Technische Informationen1
Jalousien mit Stofflamellen |
Zuzahlungen |
||
Profil: | standard | Schrägen, Bögen |
|
Profilfarbe: | weiß | Lamelle: | 89 mm - Stofflamelle |
Lamelle: | 127 mm - Stofflamelle | Stoffbefestigung: | Leiter mit Metalldistanz |
Steuerung: | eine Führungskette+eine Zugschnur | Motorsteuerung: | Preis wird individuell festgelegt |
Führungskettefarbe: | weiß | ||
Beschwerer der Steuerung: | Kunststoff | ||
Farbe von dem Beschwerer der Steuerung: | weiß | ||
Befestigung der Oberleisten: | Decke | ||
Stoffbeschwerer: | Kunststoff | ||
Stoffbefestigung: | Kunststoffleiter | ||
Leiterbefestigung: | dreiseitiger Volldraht |
Jalousien mit Plastiklamellen |
Zuzahlungen |
||
Profil: |
standard |
Durchführung: | Schrägen, Bögen |
Profilfarbe: | weiß | Befestigung: |
Leiter mit Metalldistanz |
Lamelle: | 89 mm - Plastiklamelle | ||
Steuerung: |
eine Führungskette+eine Zugschnur |
||
Führungskettefarbe: | weiß | ||
Beschwerer der Steuerung: | Kunststoff | ||
Farbe von dem Beschwerer der Steuerung: | weiß | ||
Befestigung der Oberleisten: | Decke | ||
Stoffbeschwerer: | Kunststoff | ||
Stoffbefestigung: | Kunststoffleiter | ||
Leiterbefestigung: | dreiseitiger Volldraht | ||
Länge: | 3 m |
Wenn zwei Jalousien mit Plastiklamellen nebeneinander montiert werden, sie werden nie übereinander liegen, es entsteht immer eine Lücke.
Abziehenarten:
1. zur Steuerung | 2.von der Steuerung |
3. der Theatervorhang | 4. in die Mitte |
Das Schema von der vertikalen Jalousie:
|
Messanleitung:

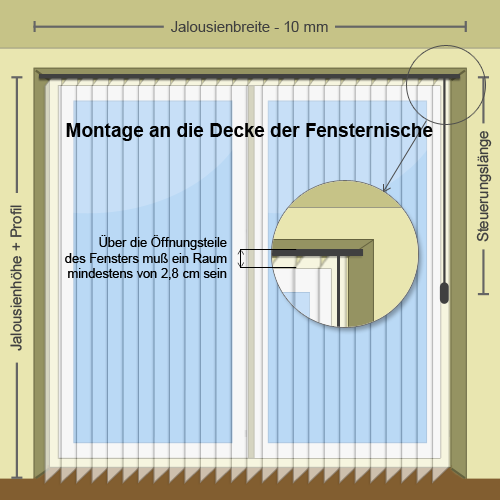

Instalation in die Fensternische (in die Öffnung)
Bei der Montage in die Fensternische ist die Jalousiengröße von einer Seite der Seitenwand bis zur anderen Seite der Seitenwand. Die Öffnungsbreite messen wir da ab, wo die Vertikalousien montiert werden. Die Jalousienbreite errechnen wir auf diese Art und Weise: von der gemessenen Öffnungsbreite rechnen wir 10 mm ab.
Beachtung aus der Praxis:
Bei der Montage in die Öffnung muss man den Raum zwischen dem Öffnungsteil des Fensters und dem oberen Fenstergewände berücksichtigen. Das Profil (ohne Häkchen) ist 24 mm hoch, deshalb muss dieser Raum höher sein. Falls die obere Fenstergewände eben ist und das Fenster richtig abgesetzt wurde, rechnen wir mit der Raumhöhe für Eröffnung 30 mm.

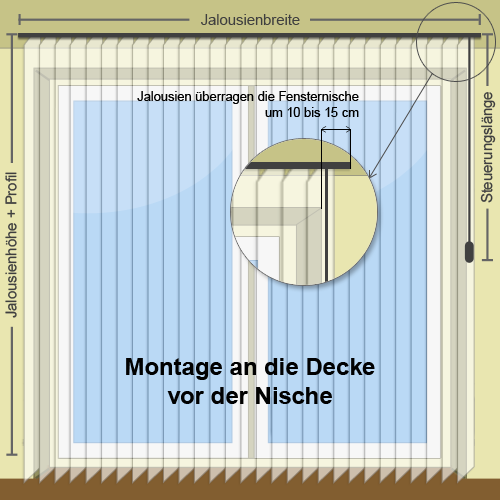

Installation vor die Fensternische an die Decke
Bei der Montage vor die Fensternische (z.B. Balkonfenster oder Balkontür) errechnen wir die Jalousienbreite auf diese Art und Weise: zu der gemessenen Öffnungsbreite rechnen wir 300 bis 400 mm zu (so dass auf jeder Seite ein Überstand von 150 bis 200 mm entsteht). Der Überstand kann jedoch größer sein, wenn es sinnvoller oder schöner ist.

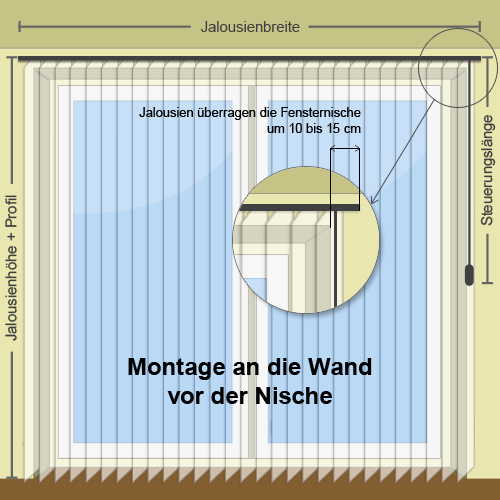

Installation vor die Fensternische an die Wand
Wenn die Montage an die Decke aus irgendeinem Grund unmöglich oder ungünstig ist, geben Sie bei der Bestellung an, dass Sie Interesse an der Montage an die Wand haben. Zusammen mit den Vertikaljalousien wird dann auch entsprechende Bestandzahl von Winkeleisen geliefert, die zur Montage an die Wand nötig sind.
Die Größe von abgezogenen Lamellen
Bei der Wahl von Jalousienbreite und Abziehenstyp muss man darauf achten, dass auch ganz abgezogene Lamellen irgendeinen Platz einnehmen. Z.B. gewöhnliche Lamellen Breite 127 mm können bis 12 % der Gesamtbreite einnehmen, die engeren (89 mm) Lamellen können dann bis 16 % der Gesamtbreite einnehmen. Mit dieser Tatsache muss man rechnen, damit z.B. Fenstereröffnung nicht verhindert wird.
Die Höhe von Vertikaljalousien
Die Höhe messen wir da ab, wo die Vertikaljalousien montiert werden. Wenn die Jalousien bis zum Boden oder bis zur Fensterbank herreichen sollen, messen wir die Höhe auf beiden Seiten der Fensternische ab (falls die Höhen auf einzelnen Seiten unterschiedlich sind, nehmen wir die kürzere) und die Jalouisenhöhe errechnen wir auf diese Art und Weise: von der abgemessenen Höhe 10 bis 20 mm abrechnen.
Die Steuerungslänge
Die Steuerungslänge bestimmt die Führungskettelänge (die Führungskette dient zum Kippen von Lamellen) und die Zugschnurlänge (die Zugschnur dient zum Abziehen und Zuziehen von Lamellen). Die Steuerungslänge beträgt min. 80 cm. Die Steuerungslänge wird meistens um 20 bis 100 cm kürzer als die Jalousienhöhe gewählt. Die Steuerung kann allerdings auch länger als die Jalousien sein, wenn wir z.B. Jalousien bis zur Fensterbank, aber die Steuerung bis zum Boden möchten.
Die Abzihenstypen
Am meisten wird das Abziehen der Lamellen zur Steuerung gewählt, d.h. 'Typ A'. Das Abziehen von der Steuerung bezeichnen wir als 'Typ B'. Unter 'Typ C' verstehen wir das Abziehen der Lamellen zu beiden Seiten – wie bei dem Theatervorhang. Das Abziehen in die Mitte bezeichnen wir als 'Typ D'.
A (zur Steuerung): |
B (von der Steuerung): |
C (der Theatervorhang): |
D (in die Mitte): |
Montageanleitung:
1. Wir messen die Öffnungsbreite und rechnen 1 cm ab (damit die Jalousie in die Öffnung gut passt). |
2. Hier ist ein Beispiel der Montage mittels Konsolen (hier mußte man die Jalousie ein bischen schieben, damit der Stoff beim Kippen nicht um Türrahmen reibt). Wir messen die Position. |
3. Mit einem Bohrer machen wir Löcher für Dübel und Schrauben. | 4. Wir schlagen die Dübel ein. |
5. Wir schrauben die Konsole in die Dübel an. | 6. Zu der Konsole schrauben wir den Profilhalter an. |
7. In den Halter setzen wir die Führungsschiene (das Oberprofil) ein. | 8. Wir hängen die Lamellen auf die Häkchen. |
9. Die Lamellen kippen wir senkrecht zum Profil (d.h. Jalousien sind offen). | 10. Wir schieben die Beschwerer ein und jetzt können wir schon die Verbindungskette aus beiden Seiten aufschnappen. Fertig! Einfache Montage und das Ergebnis ist wirklich schön. |
