Montageanleitung

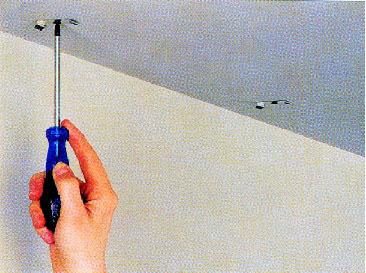

1. Mit Hilfe von Dübeln die Halter in die Decke fixieren. |

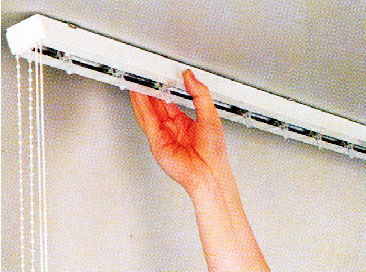

2. Die Führungsschiene in die Halter einsetzen. |

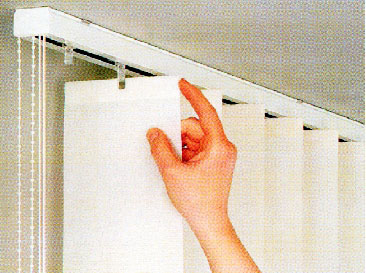

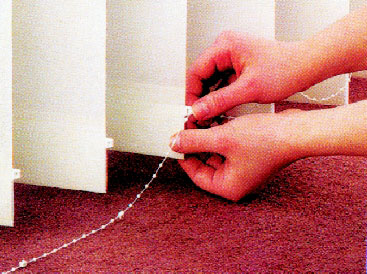

3.Lamellen auf die Häkchen hängen (in der Position senkrecht zum Profil, d.h. Jalousien sind offen). | 4.Die Beschwerer einschieben, die Kette aufschnappen. |
Das Schema von der vertikalen Jalousie:
|
Montageanleitung:

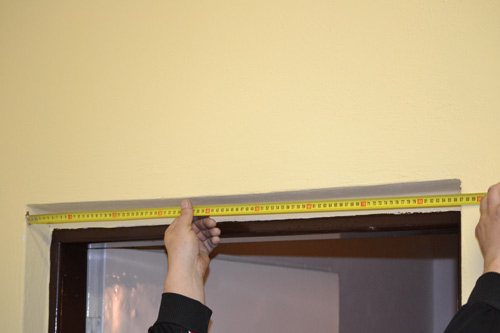

1. Wir messen die Öffnungsbreite und rechnen 1 cm ab (damit die Jalousie in die Öffnung gut passt). |

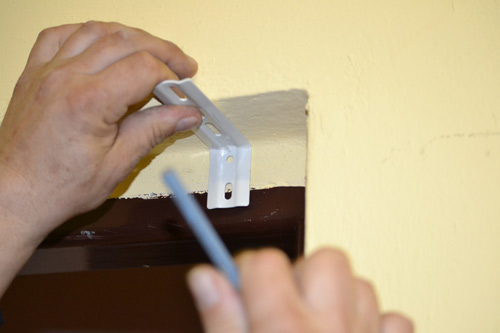

2. Hier ist ein Beispiel der Montage mittels Konsolen (hier musste man die Jalousie ein bisschen schieben, damit der Stoff beim Kippen nicht um Türrahmen reibt). Wir messen die Position. |

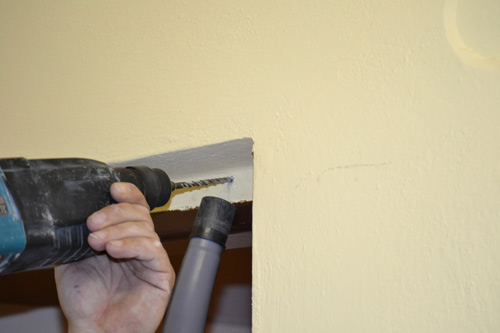

3. Mit einem Bohrer machen wir Löcher für Dübel und Schrauben. | 4. Wir schlagen die Dübel ein. |

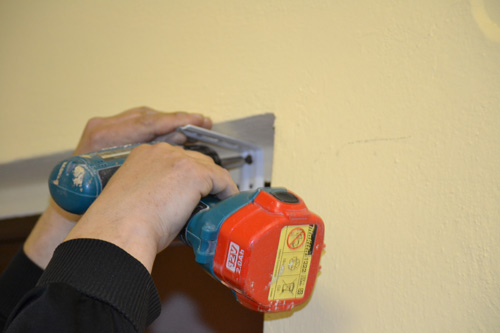

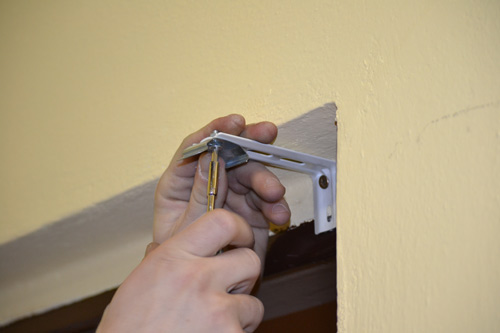

5. Wir schrauben die Konsole in die Dübel an. | 6. Zu der Konsole schrauben wir den Profilhalter an. |

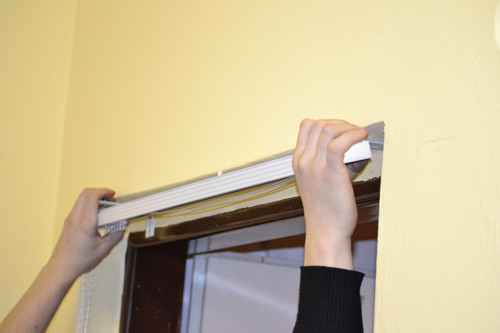

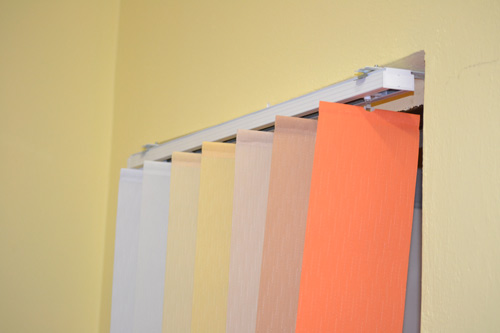

7. In den Halter setzen wir die Führungsschiene (das Oberprofil) ein. | 8. Wir hängen die Lamellen auf die Häkchen. |

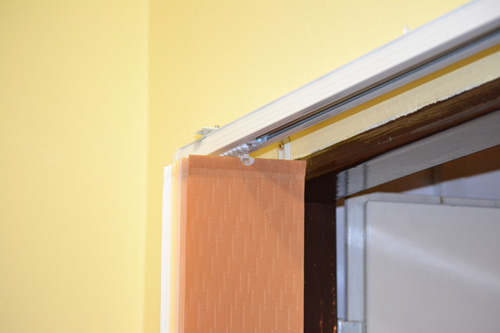

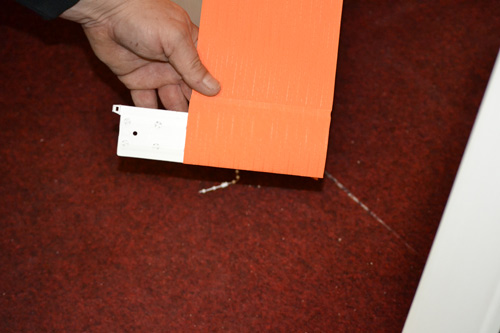

9. Die Lamellen kippen wir senkrecht zum Profil (d.h. Jalousien sind offen). | 10. Wir schieben die Beschwerer ein und jetzt können wir schon die Verbindungskette aus beiden Seiten aufschnappen. Fertig! Einfache Montage und das Ergebnis ist wirklich schön. |
